液動下開式堰門SCADA遠程管理原理介紹

液動下開式堰門的SCADA遠程管理系統通過集成傳感器、控制器與通信網絡，實現對堰門運行狀態的實時監控與遠程操控。該系統以自動化控制為核心，結合物聯網技術，廣泛應用于城市排水、雨污分流等智慧水務場景。

一、SCADA系統基本構成

• ‌現場感知層‌：包括液位計、壓力傳感器、位移傳感器等，用于采集堰門前后的水位差、油壓、門板位置等關鍵參數。

• ‌控制單元‌：采用PLC（可編程邏輯控制器），根據預設邏輯自動調節堰門開度，如在降雨初期保持關閉以截流污水，雨量增大時智能開啟進行分流。

• ‌通信網絡‌：通過4G/5G或光纖將數據上傳至中心平臺，支持遠程指令下發與狀態回傳，保障系統在無人值守條件下穩定運行。

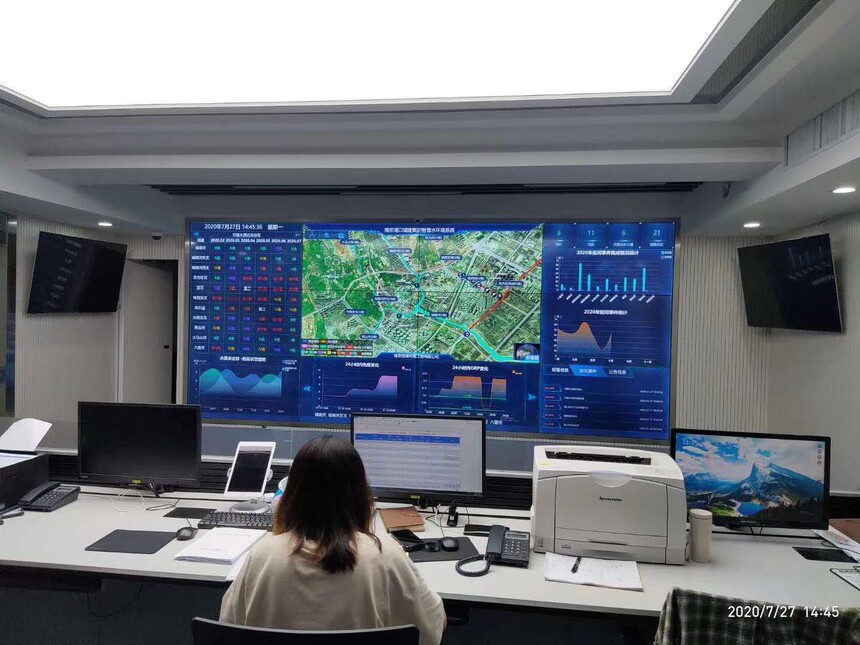

• ‌監控中心‌：在調度端以圖形化界面展示各節點運行狀態，支持歷史數據查詢、報警提示和遠程操作。

•


• 工作原理與控制流程

• ‌數據采集‌
  超聲波液位傳感器實時監測上下游水位，并將信號傳輸至PLC控制系統。

• ‌智能判斷‌
  系統根據水位變化自動執行預設策略：

• 晴天時，堰門保持關閉，確保污水全部截流至處理廠；

• 降雨初期，繼續截流高污染雨水；

• 雨量達到閾值后，堰門逐步開啟，允許后期較清潔雨水溢流排放。

•


• ‌遠程干預‌
  運維人員可通過SCADA平臺遠程查看設備狀態，手動調整堰門開度或觸發緊急全開模式，尤其適用于突發汛情或設備異常情況。

• ‌安全保護機制‌

• 斷電保護：意外斷電時，堰門依靠重力自動開啟，保障行洪安全；

• 過載報警：液壓系統配備過載保護裝置，出現卡阻時自動停機并上報故障。

• 三、無錫浩潤環�？萍加邢薰�司的技術實現

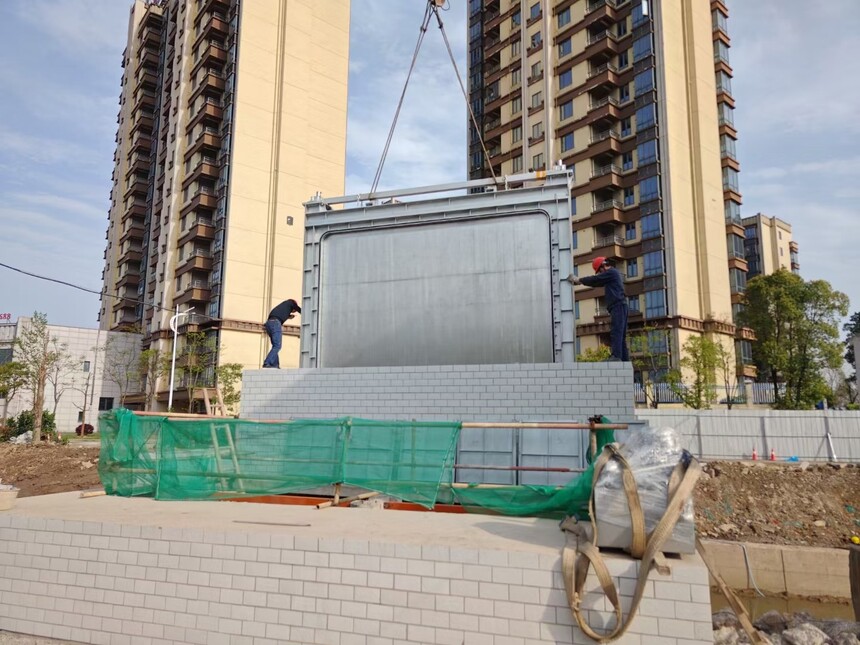

• 無錫浩潤環保科技有限公司在其液動下開式堰門產品中深度集成SCADA系統，具備以下特點：

• ‌全不銹鋼結構‌：門體采用304及以上等級不銹鋼，耐腐蝕性強，適用于復雜水質環境。

• ‌雙向多層密封‌：采用EPDM三元乙丙橡膠密封條，泄漏量低于0.1L/min·m，確保零滲漏。

• ‌高精度控制‌：雙油缸同步驅動，同步精度≤5mm，定位精度達±5μm，保障運行平穩。

• ‌智能化運維‌：支持物聯網接入，運行數據自動記錄并上傳云端，可結合AI算法實現預測性維護，提前預警密封件磨損或液壓油乳化等問題。

• ‌模塊化設計‌：核心部件可快速更換，便于現場檢修與長期維護。
